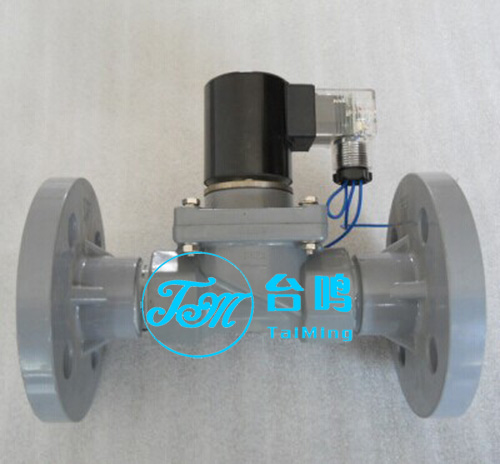

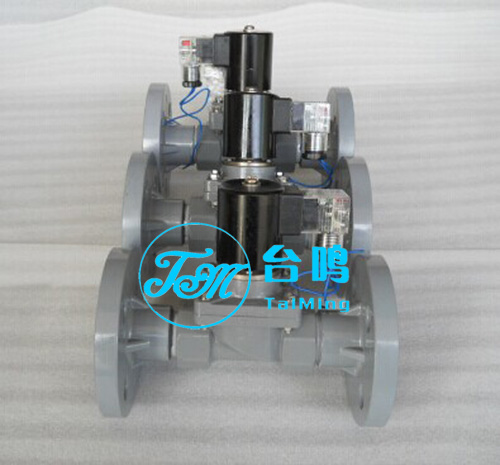

CPVC法蘭電磁閥獨特的結構工藝
1、其獨特的嵌入結構設計用活塞取代了膜片，電磁閥使用壽命大大增長；
2、腐蝕性流體與金屬部件（動鐵芯、彈簧）完全隔絕，即流體只與CPVC、聚四氟、密封件接觸，實現了結構上真正的耐腐蝕；
3、先導孔孔徑超大，路徑短且直，不易被顆粒物、沉淀物或流體中的結晶物堵塞（例如：水中的泥沙、鹵水中的結晶鹽等）
4、嵌入式密封結構，密封性能更加可靠、零泄漏
CPVC法蘭電磁閥是由聚氯乙烯（PVC）樹脂氯化改性制得，是一種工程塑料電磁閥，外觀呈淺灰色，CPVC法蘭電磁閥的優點在于PVC樹脂經過氯化后，分子鍵的不規則性增加，極性增加，使樹脂的溶解性增大，化學穩定性增加，從而提高了CPVC電磁閥的耐熱性、耐酸、堿、鹽、氧化劑等的腐蝕。使用溫度可達110℃，長期使用溫度為95℃。因此，CPVC電磁閥是一種應用前景廣闊的工程塑料電磁閥。
CPVC法蘭電磁閥主要技術參數
閥體、閥蓋、閥芯：CPVC
閥桿：聚四氟乙烯（PTFE）
密封件：三元乙丙（EPDM）、氟膠（FKM）
控制方式：常開、常閉、換向（三通）
動作方式：直動式、先導活塞式
閥門通徑：DN15~100mm
工作壓力：0~0.02Mpa（直動式）0.01~1.0Mpa（先導活塞式）
電源電壓：DC24V、AC220V標配，其他電壓可訂制
連接方式：法蘭、內螺紋、粘接（承插式）、活接
功能選配：帶信號反饋、防爆（防爆等級ExdIICT5）

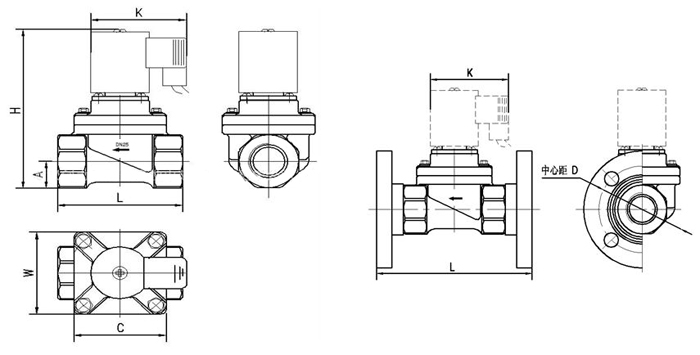

CPVC法蘭電磁閥外形尺寸：
|
產品 |
連接 |
外型尺寸 | ||||||
|
L |
H |
W |
C |
A |
K |
中心距D | ||
|
DN15 |
G1/2 |
74 |
132 |
63.5 |
63.5 |
16 |
92 |
|
|
法蘭 |
128 |
|
|
|
|
|
φ64 | |
|
DN20 |
G3/4 |
80 |
137 |
63.5. |
63.5 |
19 |
92 |
|
|
法蘭 |
140 |
|
|
|
|
|
φ75 | |
|
DN25 |
G1 |
100 |
147 |
74 |
74 |
26 |
92 |
|
|
法蘭 |
169 |
|
|
|
|
|
φ85 | |
|
DN32 |
G1-1/4 |
120 |
171 |
94 |
94 |
30 |
94 |
|
|
法蘭 |
195 |
|
|
|
|
|
φ100 | |
|
DN40 |
G1-1/2 |
130 |
180 |
94 |
94 |
30 |
94 |
|
|
法蘭 |
205 |
|
|
|
|
|
φ110 | |
|
DN50 |
G2 |
155 |
225 |
155 |
155 |
42 |
94 |
|
|
法蘭 |
268 |
|
|
|
|
|
φ125 | |
CPVC法蘭電磁閥技術參數：
|
通量孔徑 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 | |
|
CV值 |
4 |
5.5 |
13 |
17 |
25 |
40 | |
|
接管口徑 |
G1/2 |
G3/4 |
G1 |
G1-1/4 |
G1-1/2 |
G2 | |
|
介質 |
酸堿類液體、氣體、如濃度≤60%硫酸等（具體與本公司確認） | ||||||
|
介質溫度 |
0～95℃ | ||||||
|
工作壓力 |
0～0.02mpa(兩米水柱) |
0.01～0.6mpa/1.0mpa | |||||
|
耐壓強度 |
1.2mpa | ||||||
|
密封材質 |
EPDM、FKM | ||||||
|
電壓 |
AC220V |
13W |
啟動：350W |
保持：10W | |||
|
DC24V |
13W |
啟動75W |
保持：25W | ||||
